Мощный LoRa-модуль CDEBYTE E22-400M30S на 433 МГц с чипом SX1268 и мощностью 1 Вт, дальность до 12 км, чувствительность -150 дБм.
Частоты 410-493 МГц, скорость 0,018-300 кбит/с, SPI-интерфейс, SMD-формат 24×38,5 мм с TCXO. Ток сна 1-5 нА, температура -40..+85 °C, буфер 256 байт.

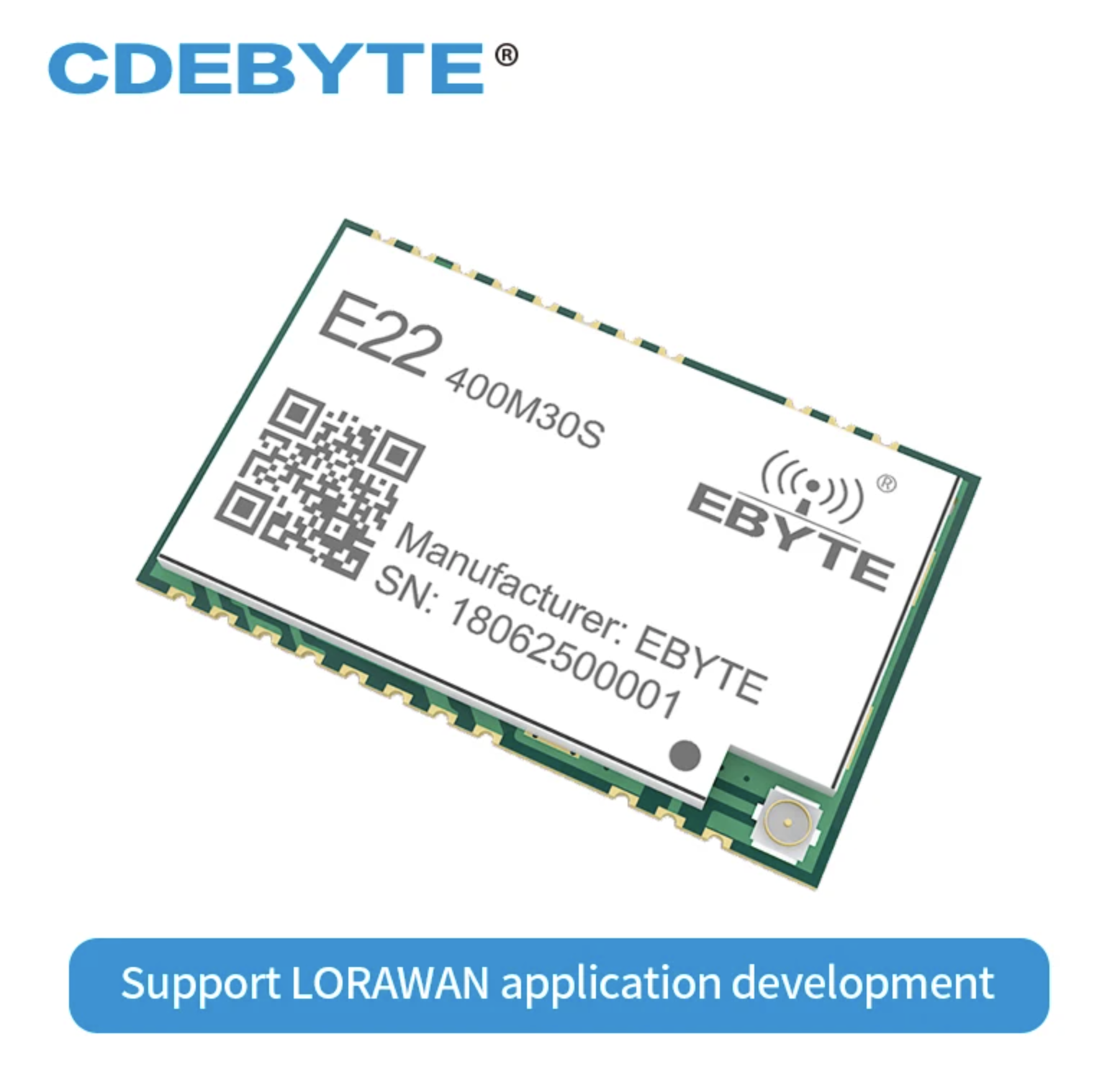

Обзор CDEBYTE E22-400M30S LoRa-модуля 433 МГц SX1268 1Вт
CDEBYTE E22-400M30S — это мощный LoRa-модуль на 433 МГц с чипом SX1268 и выходной мощностью 1 Вт. Он создан для дальних беспроводных связей в умных системах и IoT-проектах. Модуль работает в диапазоне частот 410–493 МГц, что полностью покрывает популярный ISM-диапазон 433 МГц. Благодаря передающей мощности 30 dBm он обеспечивает связь на расстоянии до 12 км в открытой местности при низкой скорости данных 0,3 кбит/с и антеннах с усилением 5 dBi. Чувствительность приёма достигает −150 dBm, что помогает ловить слабые сигналы даже на больших дистанциях.
E22-400M30S поддерживает скорости передачи от 0,018 до 300 кбит/с в LoRa-режиме и до 10 Мбит/с в FSK-режиме. Это делает его универсальным для задач с разными требованиями к скорости и дальности. Питание подаётся от 2,5 до 5,5 В, с рекомендуемым напряжением выше 5 В для полной мощности. В режиме передачи ток достигает 600–700 мА, при приёме — всего 12–16 мА, а в спящем режиме — 1–5 нА. Это позволяет использовать модуль в устройствах на батарейках с долгим сроком службы.
Размер E22-400M30S — всего 24 × 38,5 мм, вес — 4,9 г. Он выпускается в SMD-формате с отверстиями для пайки или с IPEX-коннектором для антенны. Встроенный TCXO-генератор на 32 МГц обеспечивает точную частоту и стабильность при перепадах температуры от −40 до +85 °C. Интерфейс SPI работает на скоростях до 10 Мбит/с, а буфер FIFO на 256 байт упрощает обработку данных. Модуль использует чип SX1268 с LoRa spread spectrum и GFSK-модуляцией, совместимый с SX1278 и SX1276. Доступны режимы LDO и DC-DC для лучшей энергоэффективности, а spreading factor SF5 подходит для плотных сетей.
E22-400M30S идеален для телеметрии, метеостанций, сельхозмониторинга и mesh-сетей. Его компактность и мощность позволяют легко интегрировать в платы с микроконтроллерами вроде ESP32 или STM32. Максимальная длина пакета — 256 байт, рабочая влажность — 10–90%. Этот модуль сочетает дальность, низкое потребление и надёжность для реальных проектов.
Характеристики CDEBYTE E22-400M30S LoRa-модуля 433 МГц SX1268 1Вт
| Параметр | Значение |
|---|---|
| Рабочая частота | 410-493 МГц |
| Передающая мощность | 30 dBm (1 Вт) |
| Чувствительность приёма | -150 дБм |
| Скорость передачи LoRa | 0,018-62,5 кбит/с |
| Скорость передачи FSK | до 300 кбит/с |
| Напряжение питания | 2,5-5,5 В |
| Рекомендуемое напряжение | 5,0 В |
| Ток передачи | 650 мА |
| Ток приёма | 14 мА |
| Ток сна | 3 мкА |
| Рабочая температура | -40 до +85 °C |
| Размер | 38,5 x 24 x 3,6 мм |
| Вес | 4,9 г |
| Кварцевый генератор | 32 МГц TCXO |
| Буфер FIFO | 256 байт |
| Интерфейс | SPI (до 10 Мбит/с) |
| Импеданс антенны | 50 Ом |
| Максимальная мощность | 30 dBm |
| Минимальная скорость LoRa | 0,018 кбит/с |
| Максимальная скорость LoRa | 62,5 кбит/с |
| Уровень интерфейса | 3,3 В |
| Модуляция | LoRa/GFSK |
| Форм-фактор | SMD stamp hole |
| Влажность | 10-90% |
| Максимальная длина пакета | 256 байт |
| Чип RF | SX1268 |
| Диапазон ISM | 433/470 МГц |
