Кабельный тестер NOYAFA NF-8209 с тон-трассировщиком, тремя режимами трассировки, измерением длины кабеля 2,5-200 м и тестом PoE до 60 В.
Проверяет RJ45, строит карту проводки до 600 м, определяет порты Ethernet. ЖК-дисплей, автоотключение, защита от перенапряжения. Для монтажа сетей и PoE-устройств.

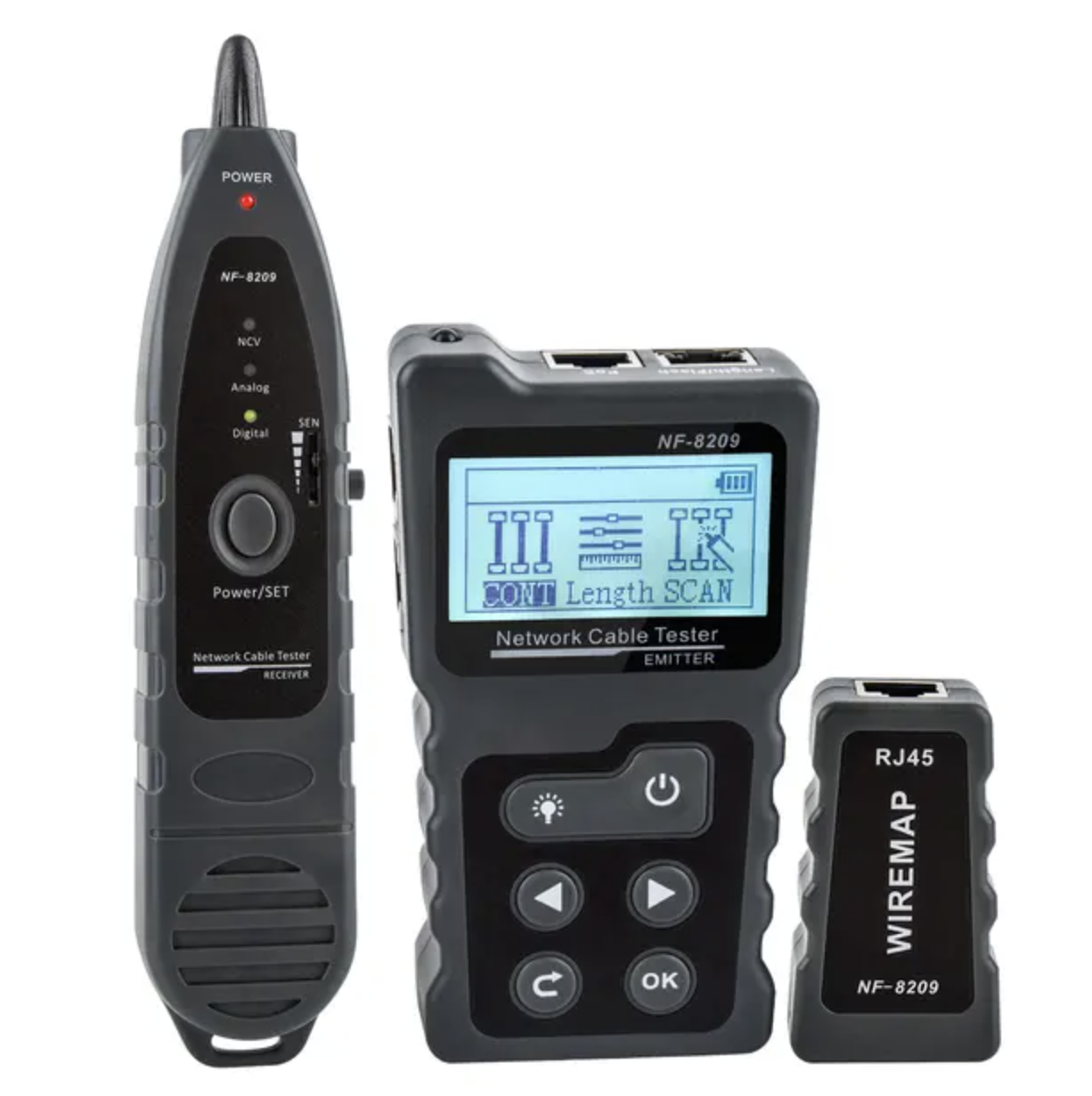

Обзор кабельного тестера NOYAFA NF-8209
NOYAFA NF-8209 — это многофункциональный сетевой кабельный тестер с тон-трассировщиком. Он сочетает цифровой и аналоговый сигналы в одном устройстве. Есть три режима трассировки: аналоговый, цифровой и PoE. Прибор проверяет кабели RJ45 на непрерывность. Он сканирует LAN-кабели и измеряет длину от 2,5 до 200 метров для CAT5e, CAT6 и CAT6A STP/UTP. Точность измерения — плюс-минус 1,6 метра. NF-8209 строит карту проводки на расстоянии до 600 метров. Он находит порты Ethernet-устройств по мигающему индикатору на хабах и свитчах 10M, 100M и 1000M.
Тестирование PoE определяет напряжение DC от 5 до 60 вольт, стандартное и нестандартное. Прибор показывает тип PSE по IEEE 802.3af/at. На экране видно напряжение, а также проверяются пины питания. Защита от перенапряжения работает при DC 48V и 5 мА. Автоотключение настраивается на 15, 30 или 60 минут. ЖК-дисплей 128×64 с подсветкой показывает все данные. На приёмнике регулируется уровень сигнала. Есть разъём для наушников и LED-подсветка. Интерфейсы включают RJ45 и PoE.
Выходной сигнал — 9±1 вольт пик-пик при частоте 130 кГц. Ток передатчика меньше 150 мА, приёмника — меньше 100 мА. Питается передатчик от трёх батареек AAA 1,5V, приёмник — от 9V батареи 6F22. Размеры передатчика — 130x70x28 мм, приёмника — 210x43x27 мм, датчика — 65x37x23 мм. Вес комплекта — 450 граммов. Работает при 10–60°C и влажности 20–70%. В набор входят передатчик, приёмник, дистанционный датчик RJ45, сетевой кабель, сумка-чехол и инструкция.
NF-8209 помогает в монтаже сетей. Он находит обрывы и короткие замыкания в витых парах CAT5e/6/6A. Трассировка работает в стенах и шкафах. Прибор обслуживает PoE-оборудование, такое как камеры и IP-устройства. Это удобный инструмент для быстрой диагностики.
Характеристики кабельного тестера NOYAFA NF-8209
| Характеристика | Значение |
|---|---|
| Тестирование схемы разводки | CAT-5E, CAT-6, CAT-6A (STP/UTP) |
| Максимальное расстояние карты разводки | 600 м |
| Диапазон измерения длины кабеля | 2.5 — 200 м |
| Точность измерения длины | ± 1.6 м |
| Максимальное расстояние сканирования | 600 м |
| Уровень выходного сигнала | 9 ± 1 В, пик-пик |
| Частота сигнала | 130 кГц |
| Режимы трассировки | Аналоговый, цифровой, PoE |
| Диапазон PoE напряжения | DC 5 — 60 В |
| Тип PSE | IEEE 802.3af, IEEE 802.3at |
| Защита от перенапряжения | DC 48 В / 5 мА |
| Максимальный ток передатчика | < 150 мА |
| Интерфейс передатчика | RJ45, PoE |
| Питание передатчика | 3x AAA 1.5 В |
| Размеры передатчика | 130 x 70 x 28 мм |
| Максимальный ток приёмника | < 100 мА |
| Питание приёмника | DC 9 В (6F22) |
| Размеры приёмника | 210 x 43 x 27 мм |
| Разъём для наушников | Есть |
| Размеры датчика | 65 x 37 x 23 мм |
| Дисплей | ЖК 128 x 64 мм с подсветкой |
| Автоотключение | 15/30/60 мин или выкл. |
| Рабочая температура | 10°C ~ 60°C |
| Относительная влажность | 20% — 70% |
| Вес комплекта | 450 г |
