Обзор логического анализатора Kingst LA1010

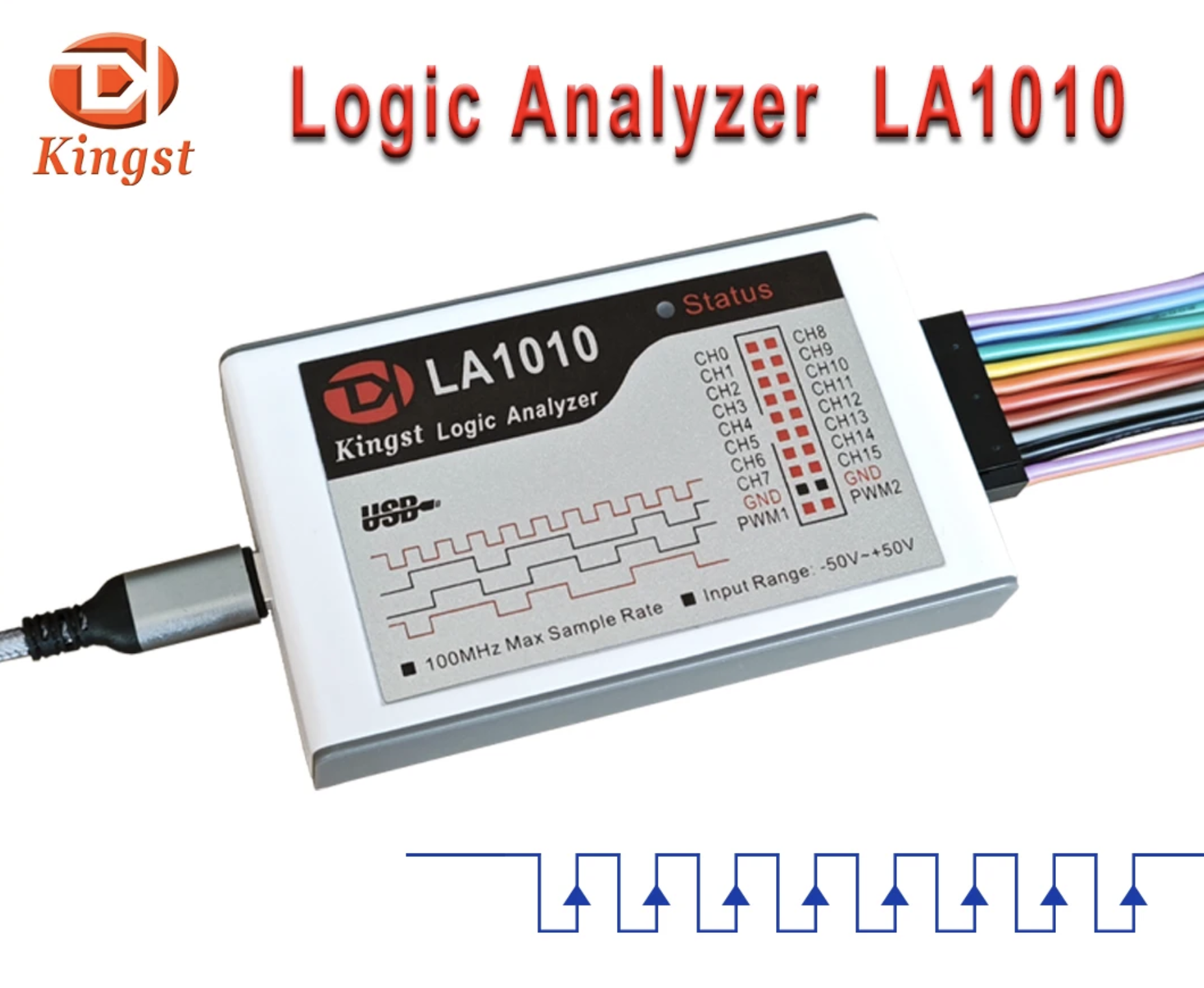

Kingst LA1010 — это USB логический анализатор, который помогает инженерам и хоббийным мастерам изучать цифровые сигналы в электронике. Устройство компактное, размером 95 × 55 × 23 мм, весит около 100 граммов и питается прямо от USB-порта компьютера. Оно захватывает сигналы на 16 каналах, что позволяет анализировать сложные схемы с микроконтроллерами, ARM-процессорами и FPGA. Входы защищены: выдерживают напряжение от -50 В до +50 В, а порог срабатывания настраивается под TTL, CMOS или уровни 3,3 В и 5 В.
Логический анализатор LA1010 показывает отличные технические данные. Максимальная частота дискретизации достигает 100 МГц на трех каналах, 50 МГц на шести, 32 МГц на девяти и 16 МГц на всех шестнадцати. Пропускная способность — 20 МГц, а минимальная ширина импульса для захвата — всего 20 наносекунд. Глубина выборки до 10 Гс/с с сжатием данных использует память компьютера, так что можно записывать сигналы часами без ограничений. Входное сопротивление 1 МОм и емкость 10 пФ обеспечивают точность, а чувствительность начинается от 0,9 В. Плюс есть встроенный PWM-генератор на два канала с частотой 0,1–10 МГц и шагом 10 наносекунд на уровне 3,3 В.
Программное обеспечение KingstVIS работает на Windows, macOS и Linux, включая русский интерфейс. Оно декодирует протоколы вроде UART, I2C, SPI, CAN, USB и другие в реальном времени. Есть продвинутые триггеры, измерения частоты, ширины импульсов, FFT-анализ и экспорт в CSV. LA1010 поддерживает Sigrok для открытого анализа. Устройство идеально для отладки Arduino, STM32 или шин данных в embedded-системах. Захватывает параллельные сигналы, временные диаграммы и длинные последовательности. С курсорами, зумом и автоподстройкой работа удобна даже для новичков. LA1010 станет надежным инструментом в любой мастерской для точной электроники.
Характеристики логического анализатора Kingst LA1010
| Характеристика | Значение |
|---|---|
| Количество каналов | 16 |
| Максимальная частота дискретизации | 100 МГц (3 канала) |
| Максимальная частота дискретизации | 50 МГц (6 каналов) |
| Максимальная частота дискретизации | 32 МГц (9 каналов) |
| Максимальная частота дискретизации | 16 МГц (16 каналов) |
| Пропускная способность | 20 МГц |
| Минимальная ширина импульса | 20 нс |
| Максимальная глубина выборки | 10 Гс/канал |
| Диапазон входного напряжения | -50 В до +50 В |
| Входное сопротивление | 220 кОм |
| Емкость входа | 12 пФ |
| Регулируемый порог напряжения | -4 В до +4 В, шаг 0,01 В |
| Количество каналов PWM | 2 |
| Диапазон частоты PWM | 0,1 МГц — 10 МГц |
| Шаг периода PWM | 10 нс |
| Шаг ширины импульса PWM | 10 нс |
| Выходное напряжение PWM | 3,3 В |
| Выходное сопротивление PWM | 50 Ом |
| Размеры | 95 x 55 x 23 мм |
| Питание | USB 5 В |
| Максимальный ток | 150 мА |
