Логический анализатор Kingst LA5016 с 16 каналами, частотой до 500 МГц и памятью 512 Мбит, USB-интерфейс, ПО для Windows с 20+ протоколами (UART, I2C, SPI, CAN).
PWM-генератор на 2 канала, диапазон -50 до +50 В, размеры 117x79x24 мм. Идеален для MCU, ARM, FPGA.

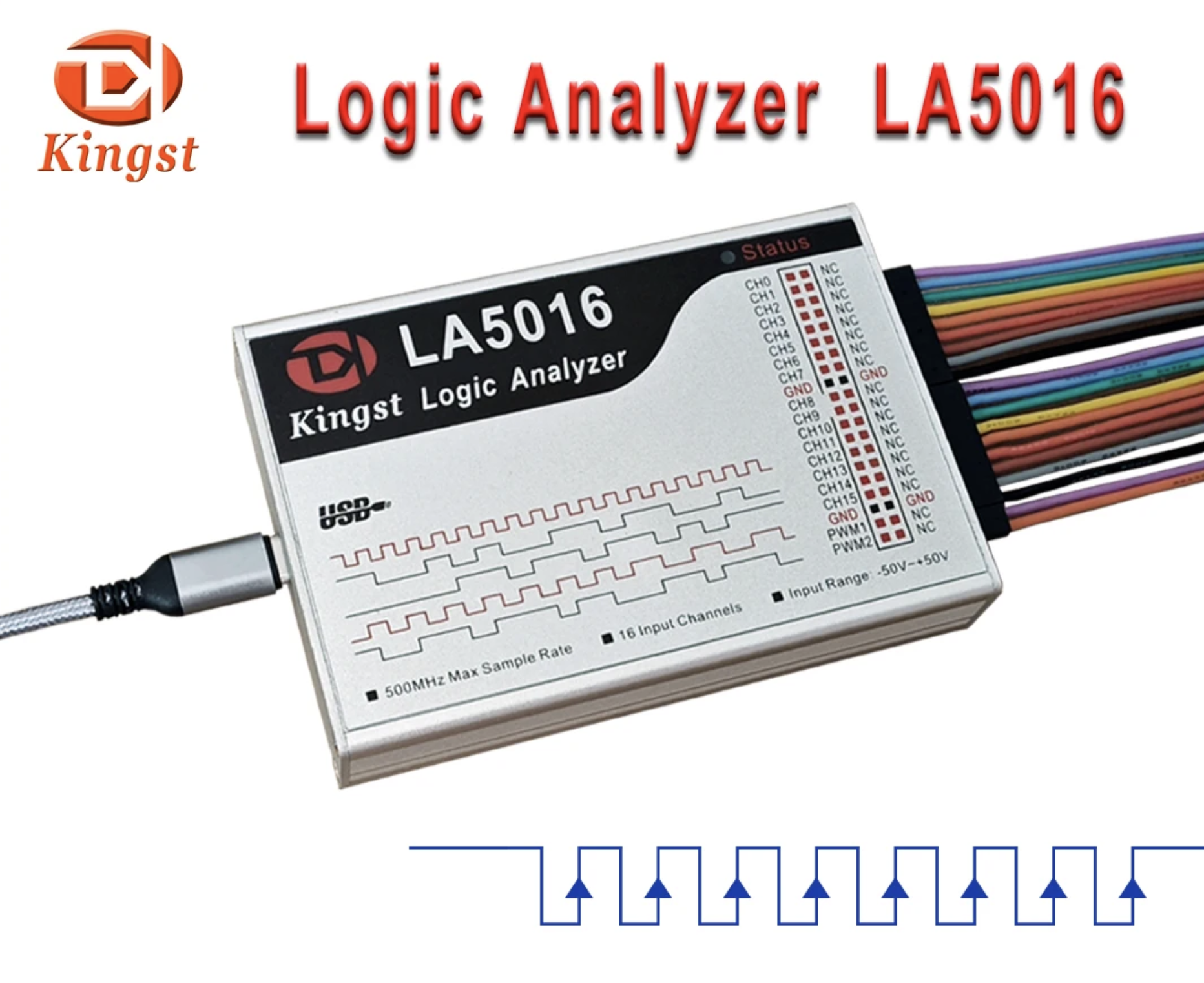

Обзор логического анализатора Kingst LA5016
Kingst LA5016 — это мощный USB логический анализатор для работы с цифровыми сигналами. Устройство имеет 16 каналов ввода. Оно захватывает сигналы на скорости до 500 МГц. Полоса пропускания достигает 80 МГц. Это позволяет видеть даже очень короткие импульсы шириной 6,25 наносекунды.
Аппаратная память большая — 512 Мбит. На каждый канал приходится 32 миллиона точек. С сжатием данных глубина растет до 5 миллиардов точек на канал. Входной диапазон от -50 до +50 вольт. Сопротивление 220 кОм при емкости 12 пФ. Порог низкого уровня ниже 1 вольта, высокого — выше 2 вольт. Такое устройство удобно для точных измерений.
Есть встроенный PWM-генератор на два канала. Частота от 0,1 до 12,5 МГц с шагом 8 наносекунд. Выход +3,3 вольта при 50 Ом. Питание идет от USB 2.0 или 3.0. Ток в покое 300 мА, максимум 550 мА. Размеры компактные: 117 на 79 на 24 мм. ПО обновляется онлайн автоматически.
Программа работает на Windows XP, Vista, 7 и 8 — как 32-битных, так и 64-битных. Поддерживает больше 20 протоколов: UART с RS-232/485/422, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, PS/2, UNI/O и USB 1.1. Функции включают отображение, анализ, декодирование, экспорт и сохранение данных. Есть SDK для своих протоколов. Скачать можно JkiSuiteSetup.zip и JkiAnalyzerSDK.zip.
LA5016 подходит для проектов с микроконтроллерами, ARM и FPGA. Оно дает высокую производительность, большую память и простоту в использовании. Захватывает и разбирает сложные сигналы быстро. Это надежный инструмент для инженеров и хоббиистов.
Характеристики логического анализатора Kingst LA5016
| Характеристика | Значение |
|---|---|
| Каналы ввода | 16 |
| Макс. частота дискретизации | 500 МГц |
| Полоса пропускания | 80 МГц |
| Минимальная ширина импульса | 6,25 нс |
| Аппаратная память | 512 Мбит |
| Глубина выборки на канал | 32 М |
| Сжатая глубина на канал | 5 Г |
| Диапазон входного напряжения | -50 В до +50 В |
| Входное сопротивление | 220 кОм |
| Входная емкость | 12 пФ |
| Порог низкого уровня | <1,0 В |
| Порог высокого уровня | >2,0 В |
| PWM-каналы | 2 |
| Диапазон PWM-частоты | 0,1–12,5 МГц |
| Шаг PWM-регулировки | 8 нс |
| PWM-выходное напряжение | +3,3 В |
| PWM-выходное сопротивление | 50 Ом |
| Интерфейс | USB 2.0/3.0 |
| Ток в standby | 300 мА |
| Максимальный ток | 550 мА |
| Длина | 117 мм |
| Ширина | 79 мм |
| Высота | 24 мм |
